什么是DC DIP?

模拟由直流供电网络中的故障（短路或接地故障）所造成的电压瞬时跌落和中断；以及由连接到电网的负荷连续变化引起的电压变化。

为什么要测试Dips？

Dips在我们的日常生活中经常发生，供电系统不稳定或者用电超负荷，就可能发生电压突然跌落或者中断，有可能使同一电网中正在工作的电子产品功能失常甚至爆掉损坏。

DC DIP需要测试哪些项目呢？

DC DIP测试要求根据EN IEC 61000-4-29标准执行；要求如下：

1、测试电压选择

当设备有一个额定电压范围时，应采取如下规定：

＞如果电压范围不超过为额定电压范围规定的较低电压的20%，则在该范围内可规定一个电压试验。

＞其他情况下，试验程序应适用于电压范围内声明的最低和最高电压。

Ps：BTL使用3ctest的试验设备，支持电压DC 0-450V，电流0-50A范围内供电的产品测试。

2、测试项目

当EUT（被测样品）保持典型运行状态时，我们需针对如下项目进行试验：

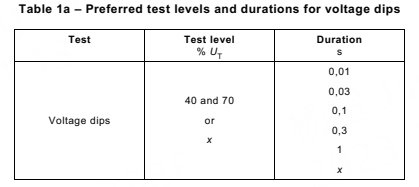

2.1 电压暂降

Test Level 40%和70%（%UT）电压暂降即EUT当前电压降低60%和30%时，观察EUT的状态是否能够按照典型方式运行。

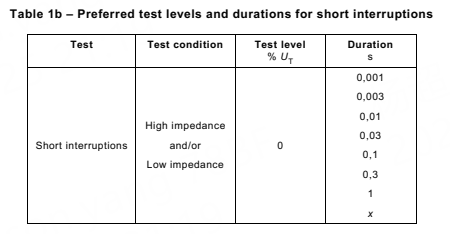

2.2 电压中断

电压中断即EUT当前电压跌落100%，相当于断电状态；此时试验发生器应设置以下两种状态：

＞阻断来自负载的反向电流（高阻抗）

＞吸收负载的反向电流（低阻抗）

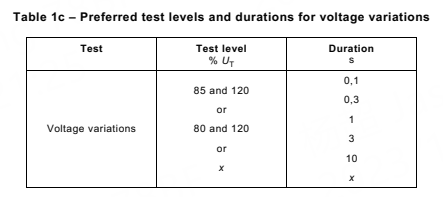

2.3 电压变化

Test Level 分为85%和120%, 或者80%和120%，或者其他等级，测试等级由制造商选择。

2.1 & 2.2 & 2.3 试验次数为3次，两次试验最小间隔时间为10s。

DC DIP测试结果如何判定？

EN IEC 61000-4-29标准规定试验结果应按照EUT的功能丧失或性能降级进行分类。

这些分类与制造商、试验申请者规定的，或制造商与用户之间商定的性能登记有关；

推荐分类如下：

A) 在制造商、申请者或用户规定的限制值内性能正常；

B) 功能或性能暂时降低或丧失，但在干扰停止后，在没有操作人员干预的情况下，被测设备能自动恢复其正常性能;

C) 暂时丧失功能或性能下降，需要操作员干预纠正;

D) 由于硬件或软件损坏或数据丢失而无法恢复的功能丧失或性能下降。

制造商的说明书中可以定义对EUT的影响哪些可以忽略或可以接受。在没有合适的通用、产品或产品类标准时，该分类可作为通用、产品和产品族标准委员会制定性能标准的指南，或作为制造商和购买者之间性能标准协议的框架，例如在没有合适的通用、产品或产品族标准的情况下。

BTL现已于9月份完成了DC DIP的环境搭建并由赛宝校验确认合格，可以为各位客户朋友提供预测试服务；同时，我们正在紧锣密鼓的申请国内外资质，欢迎广大厂商联系BTL团队，BTL会与您分享最专业最全面的认证资讯。
