FCC Wi-Fi新频带5.9GHz UNII-4法规解读

在过去20多年里,Wi-Fi技术长期使用在2.4 GHz (2.4-2.4835 GHz)和5 GHz (5.15-5.35 GHz & 5.47-5.85 GHz)频带,直到最近几年,这一局面才被Wi-Fi 6E (5.925-7.125 GHz)频带所打破。FCC作为首个开放Wi-Fi 6E频带的国家,并没有止步于此,而是选择乘胜追击,于2020年11月份就投票通过了新规则:将UNII频带从5.85 GHz拓展至5.895 GHz (UNII-4),以使Wi-Fi等免许可(Unlicensed)的服务能够在新的45 MHz频带使用。在此之前,5.85-5.925 GHz的频谱被指定用于FCC Part 90和95下的智能交通系统(ITS)操作。



在去年9月11日,FCC就发布了KDB 291074草稿版为5.9 GHz UNII-4设备提供指导。而就在前几日,正式版KDB终于在2022年3月3日发布

下面为大家带来相关法规的解读:

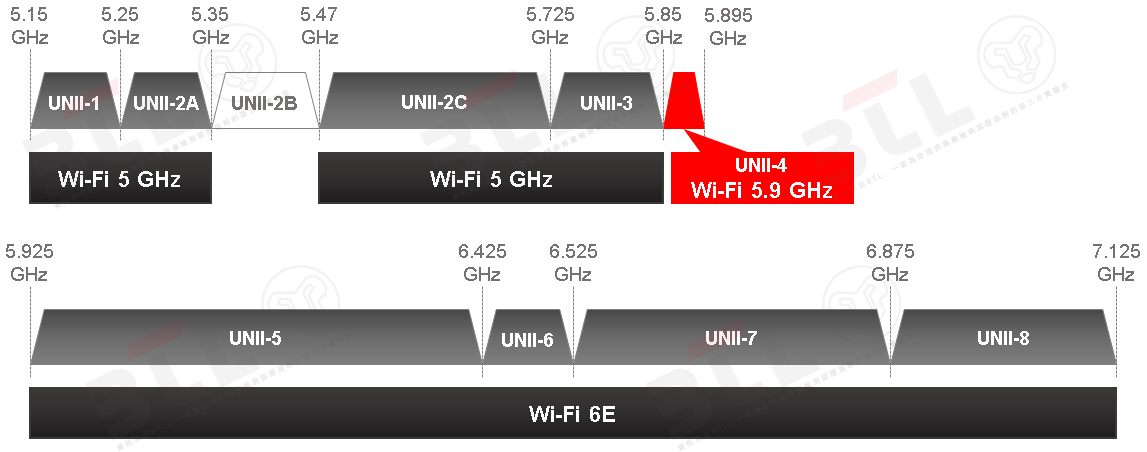

UNII频带 ->->->->->->->->->->->->->->->->




如上图所示,FCC现阶段UNII频带划分为:



Wi-Fi 5 GHz:

 ○ UNII-1:5.15-5.25 GHz

 ○ UNII-2A:5.25-5.35 GHz

 ○ UNII-2C:5.47-5.725 GHz

 ○ UNII-3:5.725-5.85 GHz



● Wi-Fi 5.9 GHz(新):

 ○ UNII-4:5.85-5.895 GHz



● Wi-Fi 6E:

 ○ UNII-5:5.925-6.425 GHz

 ○ UNII-6:6.425-6.525 GHz

 ○ UNII-7:6.525-6.875 GHz

 ○ UNII-8:6.875-7.125 GHz



信道频率 ->->->->->->->->->->->->->->->->

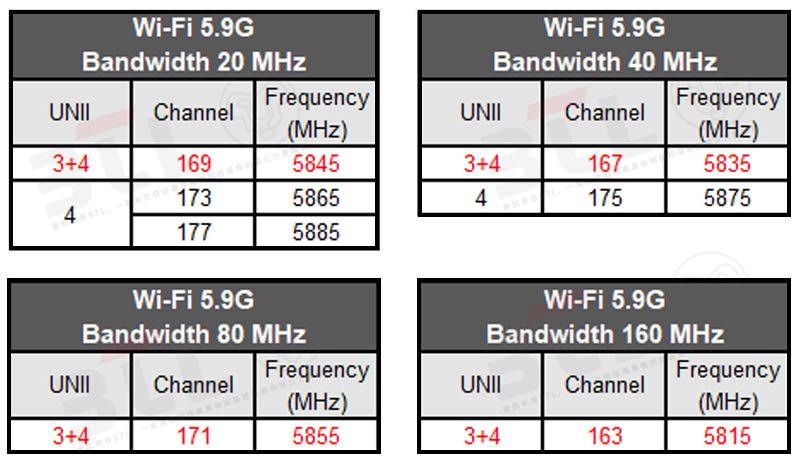

由于UNII-4频带紧挨着UNII-3频带,故除了仅落在UNII-4频带的信道,还有部分信道跨了UNII-3和UNII-4:



设备类别 ->->->->->->->->->->->->->->->->

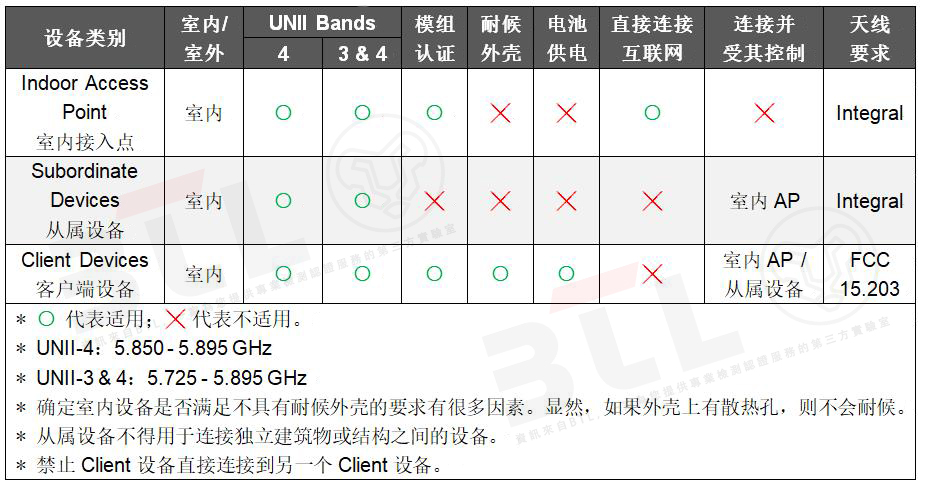

在UNII-4频带和跨UNII-3和UNII-4频带的信道运行的设备仅限于以下3种类别类型:



测试项目 ->->->->->->->->->->->->->->->->

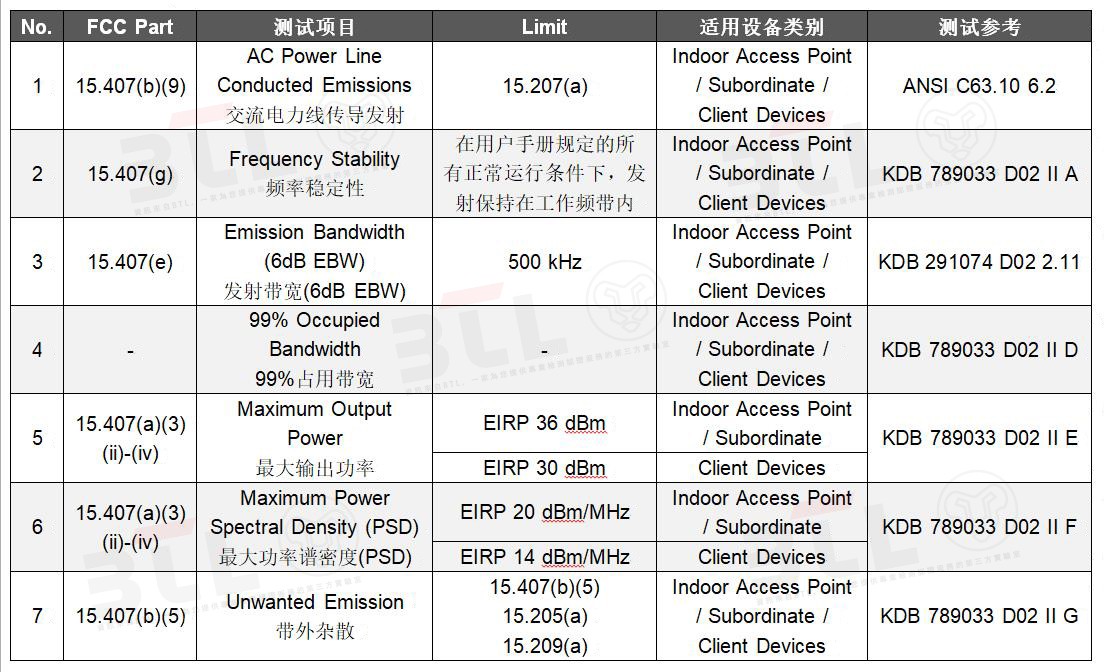

FCC Wi-Fi 5.9 GHz UNII-4 / UNII-3 & UNII-4设备需要执行以下测试项目:


针对第7项带外杂散,1 GHz以上的谐波和边带的Limit如下:



● 谐波(与Wi-Fi 6E一致):

 ○ 限制频带内:74 dBμV/m (Peak) & 54 dBμV/m (AVG)

 ○ 限制频带外:88.2 dBμV/m (Peak) & 68.2 dBμV/m (AVG)



● 边带(左边带5.725 GHz以下Limit与UNII-3边带一致):

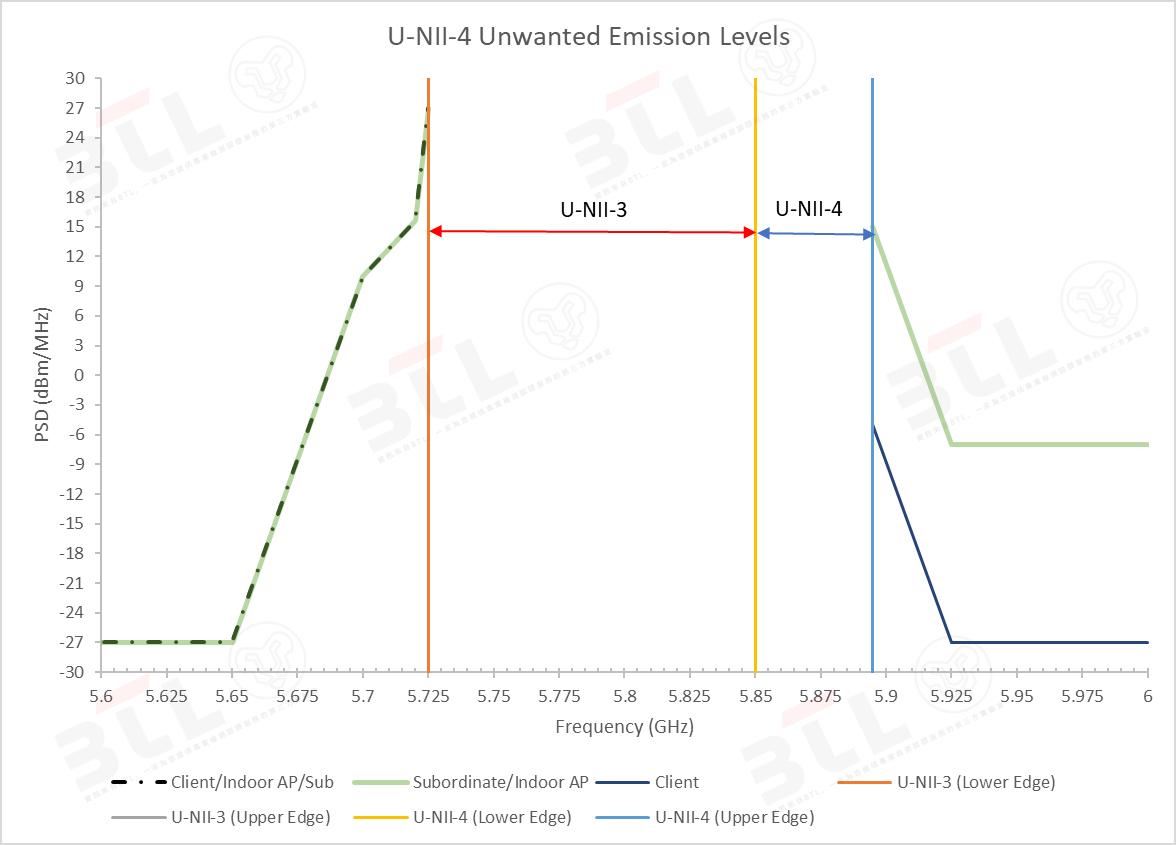

 ○ 左边带:5.65 GHz及以下为−27 dBm/MHz (68.2 dBμV/m,Peak),线性增长至5.7 GHz 10 dBm/MHz (105.2 dBμV/m,Peak),再线性增长至5.72 GHz 15.6 dBm/MHz (110.8 dBμV/m,Peak),再线性增长至5.725 GHz 27 dBm/MHz (122.2 dBμV/m,Peak),详见下图


 ○ 右边带:室内AP / 从属设备:5.895 GHz为15 dBm/MHz (110.2 dBμV/m,AVG) ,线性降低至5.925 GHz及以上-7 dBm/MHz (88.2 dBμV/m,AVG),详见下图,Peak Limit比AVG高20 dB;

或Client设备:5.895 GHz为-5 dBm/MHz (90.2 dBμV/m,AVG) ,线性降低至5.925 GHz及以上-27 dBm/MHz (68.2 dBμV/m,AVG) ,详见下图,Peak Limit比AVG高20 dB


就在今年2月份,加拿大ISED也就 “关于5.85-5.895 GHz频带无线局域网(RLAN)设备和5.895-5.925 GHz频段智能交通系统(ITS)的技术和政策框架”公开咨询,截止征求意见日期为2022年4月29日,然后ISED就各方意见进行回复,回复意见的截止日期为2022年6月3日,预计在此日期之后ISED会发布新规则,敬请期待。
